皮带式输送机的橡胶带成本占整机成本的30%～50% ，且波状挡边带式输送机的橡胶带成本占整机成本的比例更大，因此改进波状挡边带的结构，提高其使用寿命，可为顾客节省很多设备成本；

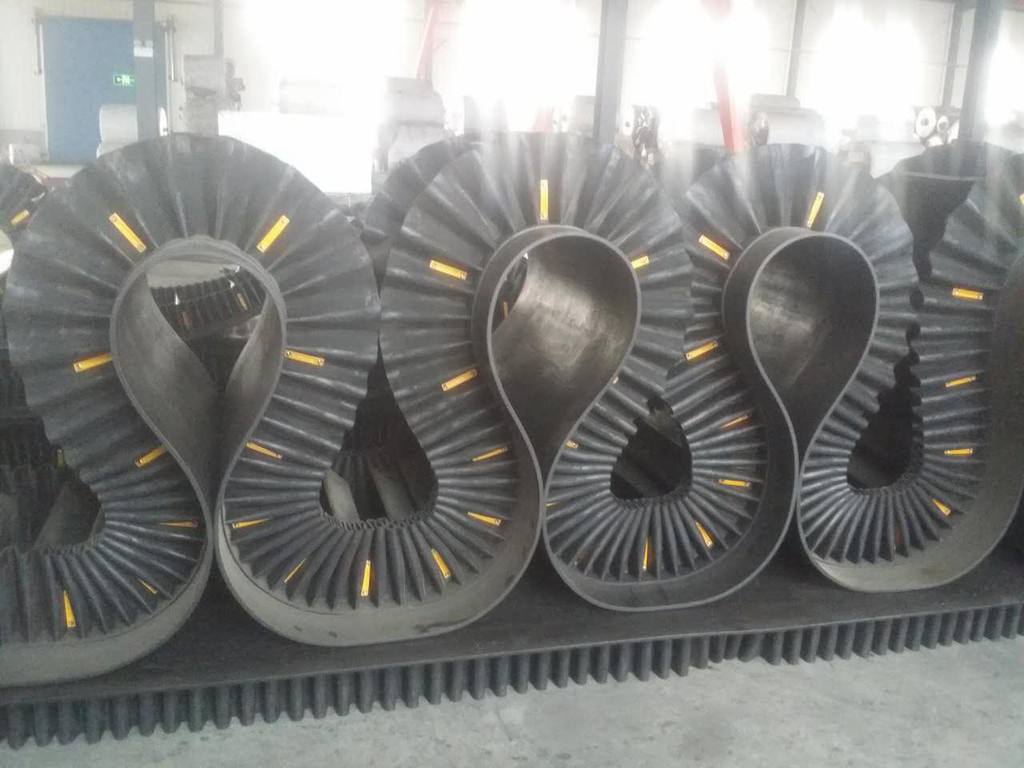

    波状挡边输送机皮带由基带、波状挡边和横隔板三部分组成，其中波状挡边在凸弧段和凹弧段经过反复拉伸及压缩，易在波峰或波谷处产生疲劳破坏而撕裂，传统的波状挡边的形式为锯齿形和S形,锯齿形挡边在拐角处存在应力集中，经过反复的弯曲拉伸和压缩，很容易在拐角处撕裂，从而降低了使用寿命，S形挡边耐疲劳性较锯齿形挡边好些,但其与锯齿形挡边一样，存在挡边积料多、卸料效率低的问题，现在我们介绍几种改进形式的波状挡边输送带结构：

    WM形位于回程分支处的波状挡边支承在平托辊上,波状挡边的横截面呈波谷浅、波距长的WM形，平托辊的两侧装设有保护套,保护套的宽度大于波状挡边的宽度，保护套的制作材料优选为尼龙，其具有非常好的耐磨性，波状挡边是由可压缩的弹性橡胶制成的，其使用效果：一方面因波谷浅、波距长，不易积料，提高了卸料效率，另一方面,在一个波距范围内的弯折次数比锯齿形和S形的多,增加了中间波纹，刚性较大、延长了使用寿命，采用此款挡边输送皮带,由于弹性橡胶及WM结构带来极好的压缩性，在运输和存放时大大减小了占地空间，同时不会影响挡边的刚性及稳定性；

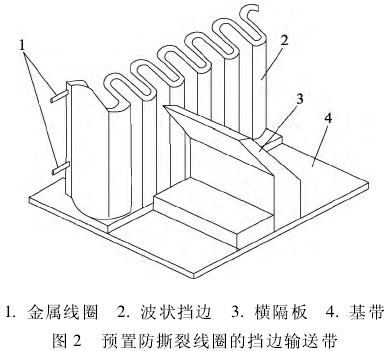

    预置防撕裂线圈的挡边橡胶输送皮带包括基带以及设置在基带上方的波状挡边和横隔板，其特点是波状挡边内预埋有WM形输送带条金属线圈，条金属线圈平行设置，并沿着波状挡边的波纹走线，由于采用了上述结构，预埋的金属线圈可以对波状挡皮边起一定的防撕裂作用，将金属线圈与检测控制装置连接，当波状挡边本身发生撕裂、波状挡边输送皮带出现打滑及其他事故时，检测控制装置会发出报警信号，可以减少撕裂异常的扩大 ，避免损失等。
