大倾角输送带计算
2021-09-12 16:34:21 产品简介
波状挡边输送机又叫裙边带式输送机，该设备实现的是平面输送带上硫化一块块的隔板与两边连成一体，带子的端截面形状如斗状形式。当在转弯的时候挡边能自动的伸开成波纹胶带......
产品介绍

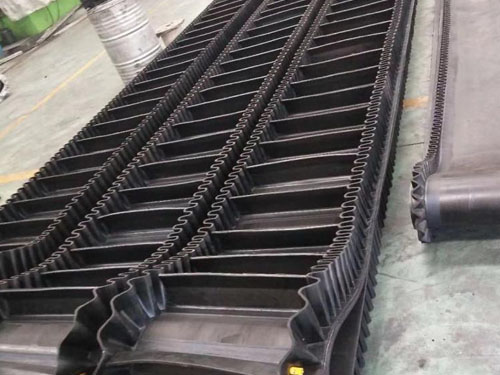

波状挡边输送机又叫裙边带式输送机，该设备实现的是平面输送带上硫化一块块的隔板与两边连成一体，带子的端截面形状如斗状形式。当在转弯的时候挡边能自动的伸开成波纹胶带边，到直线运行时又变成原来的形状。
波状挡边输送带的角度倾角范围最大可以实现在90°，波状挡边输送机应用的范围都是以散装的物料进行持续化的运输设备；多于煤炭物料，粮食运输，建筑建材，冶金化工和轻工业的设备行业；可以在温度范围在-25℃～+40℃之间进行输送物料为0.5～2.5t/m3各种形式的物料；实现最大化的物料形状度为550mm。
本案例是以S形状的大倾角的带式输送机作为展示，该设备的具有很小占地面积，提升高度范围大，输送效果好，运输物料量大，胶带的刚性强，防止带子跑偏，使用时间长。
一、设计计算
一原始数据：
物料名称：原煤输送
物料容重：范围在0.85～1.0t/m3之间左右
物料粒度：≤80mm(含水10%)左右
输送量：300～350t/h(300m3/h～412m3/h)
输送机水平机长：L=42.55m之间
输送机提升高范围在：H=40.725m
二、先设定好输送机的形式和倾角范围
本案例是以两个机房运行方式输送物料，输送距离短，高度大，装卸物料方便，以S型为例的装置；
主要部件有：1.传动滚筒部件；2.波纹挡边带一条；3.转弯托辊配件；4.改向压轮装置；5.挡辊配件；6.平托辊配件；7.机尾滚筒装置，带螺旋张紧装置；8.改向滚筒；9.回程带挡辊
倾斜角范围在α=arctanH/（L-a-c）=60°之间
由此可见，可初步设定输送线路进行运行
a.头部水平段距离，10.9m;
c.尾部水平段距离，8.05m。
